弧光保護裝置主控單元-ARB5-M

1 應用范圍

此裝置適用于中低壓母線的弧光保護。

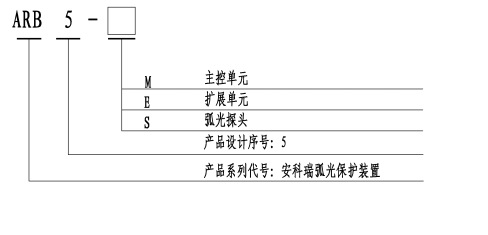

2 型號規格

ARB5系列弧光保護解決方案，其主要器件有ARB5­M主控單元、ARB5­E擴展單元、ARB5­S弧光探頭、塑料光纖和尾纖。

3.1 裝置保護功能

1）弧光保護（8 組）；

2）失靈保護（4 組）；

3）TA 斷線監測（4 組）；

4）非電量保護；

5）裝置故障告警。

3.2 主要測控功能

1)

24 路開入信號量的采集（通過增加開入板可擴展開入數量），除部分有特殊定義外，其余開入量可由用戶定義。本單元開入信號有兩種接入方式可供選擇：一種有源接點，外接電源；另一種是無源接點，本裝置提供電源。具體見后面的示意圖。用戶在訂貨時需說明。

2)

測量數據

9基本數據——電流 1：IA1、IB1、IC1；電流 2：IA2、IB2、IC2；電流 3：IA3、IB3、IC3；電流 4：IA4、IB4、IC4。

9諧波數據——電流 1：IA1、IB1、IC1；電流 2：IA2、IB2、IC2；電流 3：IA3、IB3、IC3；電流 4：IA4、IB4、IC4 的 2、3、5 次諧波。

9對稱分量——電流 1 對稱分量:I1_1、I2_1、3I0_1；電流 2 對稱分量:I1_2、I2_2、3I0_2；電流 3 對稱分量:I1_3、I2_3、3I0_3；電流 4 對稱分量:I1_4、I2_4、3I0_4。

3)

弧光保護解決方案由主控單元 ARB5-M 和擴展單元 ARB5-E 組成，一個主控單元可配多個擴展單元。每個擴展單元可以插接多個擴展插件，每個擴展插件可以采集 5 路弧光信號，一個擴展單元多可以插接 6 塊擴展插件，擴展單元主要給擴展插件提供工作電源，進行弧光信號仿真模擬等；主有四組三相電流采集回路，可以采集 12 路模擬電流信號；還有弧光采集插件，每個插件可以接收 30 路弧光信號，一個主控單元多可以插接 4路弧光采集插件，合計 120 路弧光信號?；」獗Ｗo(hù)典型配置方案如下圖。

3.3 通訊接口功能

1)

數字化變電站接口：符合 IEC61850 通信規范（標配），支持 SV 輸出（選配）、GOOSE 輸入輸出（選配），支持傳統互感器、模擬量小信號或電子式互感器接入。

2)

通訊功能：采用 ARM9 獨立微處理器進行通訊管理，可提供 2 路 RS485（標配 1 路）、2 路以太網通訊接口、1 路打印接口和 1 路 IRIG-B 碼對時接口；通訊協議支持 IEC61850、modbusRTU、modbus TCP、IEC103。各功能單元與主控計算機（或通信管理機）進行通訊，可實現遙測、遙信、遙控、保護定值設定及查詢、裝置工作狀態、SOE 事件記錄、錄波數據等傳輸功能。

3.4 其他特點及功能

1)

擴展功能：：同一插槽位置可配置不同功能板件，很方便實現開入、開出等通道的擴展。

2)

自檢功能：具備軟、硬件實時自檢、硬件配置自動識別與報警功能。

3)

可編程邏輯功能：各保護功能、繼電器、開入量具有邏輯組態功能，用戶可以現場根據需要來進行設定：保護動作出口和信號輸出可自由整定、開入量可通過設定實現非電量保護功能和閉鎖保護功能。

4)

友好人機界面：大屏幕圖形液晶顯示，動態顯示一次系統圖、實時波形圖、故障錄波圖、各種電氣參數及保護信息。中文菜單提示，操作快捷方便。

5)

SOE 事件記錄：在線記錄事件量達 1024 條，先出（FIFO）動態刷新，帶有時間標記，掉電不丟失。

6)

故障錄波功能：采用 COMTRADE 標準錄波格式，可記錄 20 個錄波報告，可將故障前、故障中、故障后的電流、電壓、斷路器狀態和保護信息完整真實記錄下來，為用戶進行故障分析提供依據。

7)

故障自動推畫面功能：當保護動作或者有告警信息時，裝置自動彈出畫面，提示用戶動作或者告警的保護。

8)

調試接口：裝置具有專門的以太網調試接口，通過配置軟件，可以就地和遠方實現程序升級、定值設定、故障分析，提高了用戶的使用和維護方便性，提高了工作效率。

9)

電磁兼容：裝置強弱電嚴格分開，采取硬件、軟件抗干擾措施，裝置的抗干擾能力大大提高，對外電磁輻射滿足相關標準。

10)全封閉機箱：采用全封閉半層 4U 標準機箱，機箱深度較小，既適合集中組屏安裝，也可開關柜分散安裝；*機箱設計方便拼接。符合《DL/T 478-2013 繼電保護和安全自動裝置通用技術條件》規程要求。符合《GB/T 14285-2006 繼電保護和安全自動裝置技術規程》規程要求。支持 DL/T667-1999(idt IEC60870-5-103)規約、Modbus 規約和 DL/T860（IEC61850)規約。

4 技術參數

4.1 機箱結構尺寸

參考第2章第2節“裝置外形及開孔尺寸”。

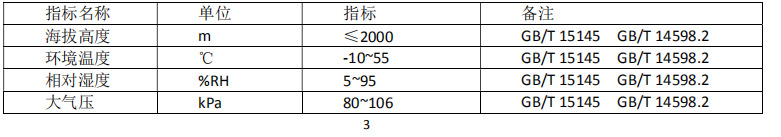

4.2 工作環境

4.3 貯存、運輸限環境溫度

裝置的貯存、運輸及安裝允許的環境溫度為­40～+70℃。

4.4 機械性能

振動響應、振動耐久、沖擊響應、沖擊耐久、碰撞：嚴酷等級為1級。

4.5 額定電氣數據

4.6 額定功耗

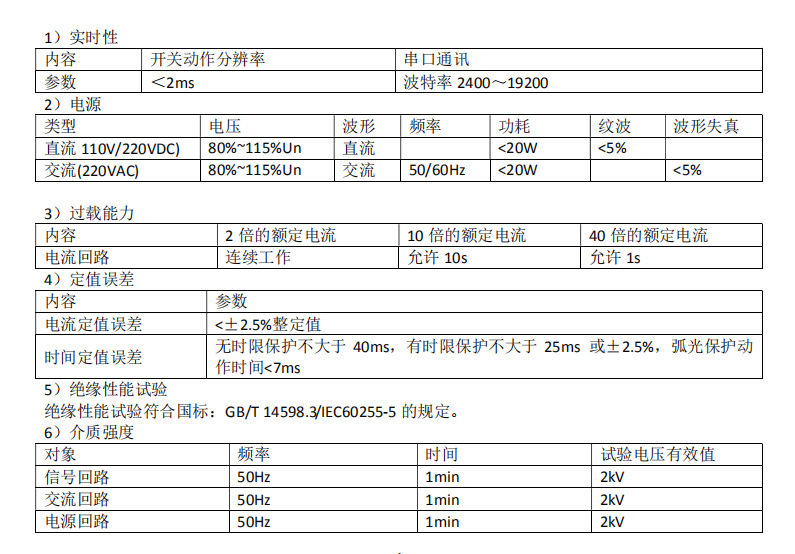

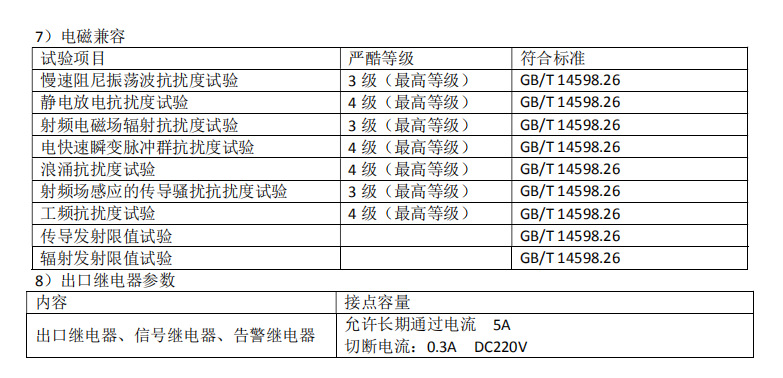

4.7 主要性能指標
