 AF-GSM無線通訊模塊是一款專門針對物聯網通訊及應用設計的網關產品，具有多個下行通訊接口及一個4G上行網絡接口，用于將一個目標區域內所有的智能監控/保護裝置的通訊數據整理匯總后，實時上傳主站系統，完成遙信、遙測等能源數據采集功能。

    AF-GSM無線通訊模塊支持接收上級主站系統下達的命令，并轉發給目標區域內的智能系列單元，完成對目標區域內各開關設備的分、合閘遠方控制或裝置的參數整定，實現遙控和遙調的功能。

  產品采用的微控制器技術，集成度高，體積小巧，安裝方便，集智能化，數字化，網絡化于一身，廣泛應用于工業遙控、遙感、遙測、氣象數據采集、三防與水文監測、金融、車載等行業。

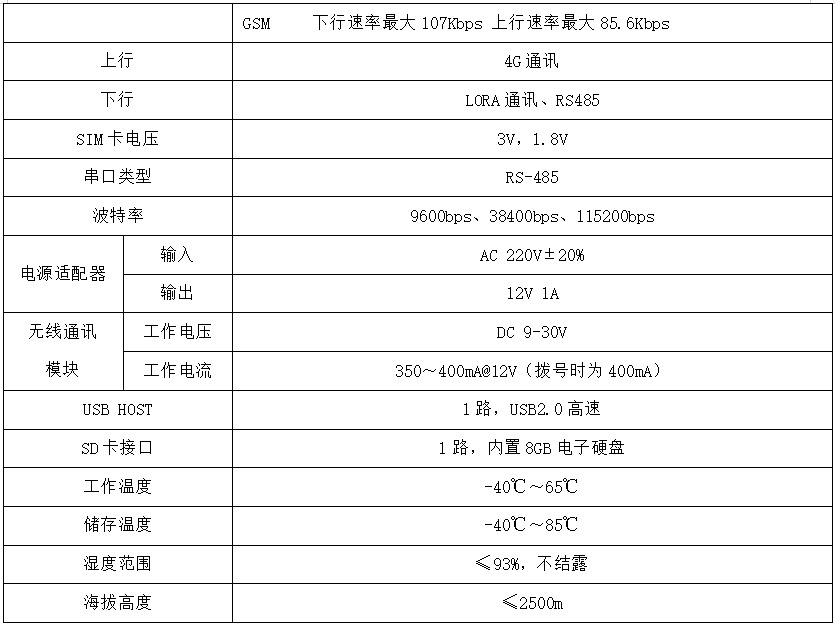

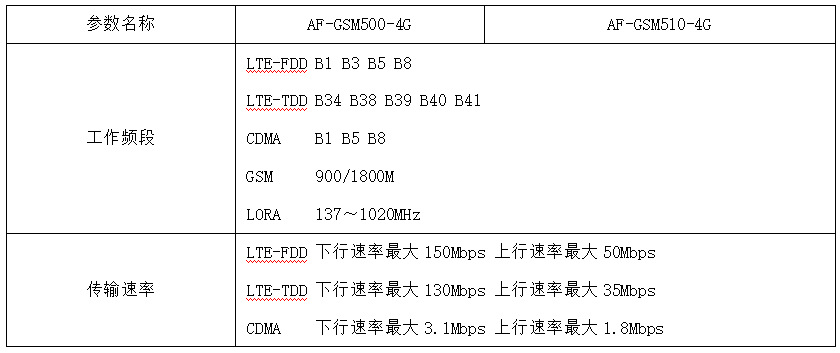

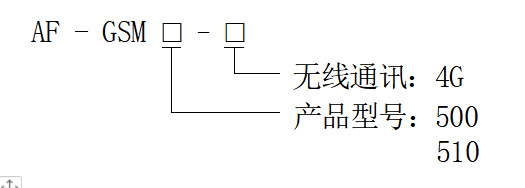

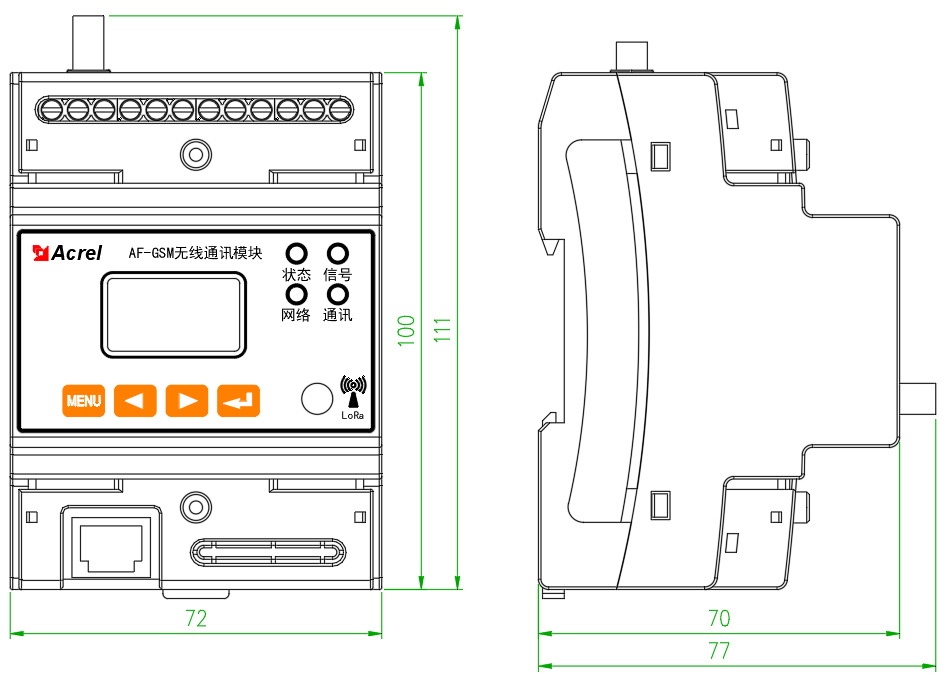

外形及安裝尺寸（單位mm）

安裝方式

35mm導軌安裝，壁掛安裝。

接線說明

 指示燈定義及按鍵操作指示燈定義

1、狀態：兩秒閃爍正在初始化無線模塊；一秒閃爍正在連接服務器；常亮已經連接服務器。

2、信號：1秒閃爍信號值小于50%；0.5秒閃爍信號值大于50%；常亮信號值大于80%。

3、通訊：與下行設備有一包數據交互閃爍一次。

4、網絡：網絡數據傳輸閃爍。

 按鍵操作

AF-GSM500系列無線通訊模塊共有4個按鍵，從左至右分別為：MENU菜單鍵、3/左鍵、4/右鍵和/回車鍵

表3

顯示界面：日期及時間，網絡狀態，信號值，端口連接狀態，如圖1所示。切換左右界面可顯示其他界面：發送包數、接收包數、IMEI、SIM、設備號、下行設備狀態、實時監測數據等

 使用方法

AF-GSM500系列無線通訊模塊通過采集下行設備的數據，進行解析、處理、存儲等操作，然后將需要的數據傳輸至制定的一個或多個服務器。

步驟1：插入SIM卡，通過配置軟件設置好下行抄表的相關參數和上行的服務器地址等。

步驟2：檢查設備是否抄到下行設備數據且數據是否正常。

步驟3：查看聯網狀態，是否成功連上服務器，檢查平臺上的數據是否對實際數據一致。
