安科瑞無線通訊轉換裝置 可接30個485設備

目前，無線技術憑借著部署容易、建設成本低、適用環境廣泛等勢，逐漸成為未來工業互聯網中網絡 發展及應用的重要方向。AWT100 無線通信終端是安科瑞電氣推出的新型無線數據采集設備，上行通訊包括 2G、 4G、NB、LoRa、LoRaWAN 等通訊方式，下行接口提供了標準 RS485 數據接口，可以方便的連接電力儀表、RTU、 PLC、工控機等設備，僅需一次性完成初始化配置，就可以完成對 MODBUS 設備的數據采集；同時 AWT100 系列 無線通訊終端采用了功能強大的微處理芯片，配合內置看門狗技術，性能可靠穩定。 外形如圖 1 所示。

圖 1 AWT100 無線通信終端

     產品特點：

     ■采用單模導軌式外形，體積小巧，安裝靈活方便；

     ■多種主流無線模塊，適用各種現場環境；

     ■多種硬件接口方式，配合其他產品使用方便；

     ■豐富的通信接口協議，可以滿足客戶不同的需求。

    可應用于行業領域如下：

     ■無線抄表；

     ■樓宇自動化與安防；

     ■機器人控制；

     ■電力配網監控、電力負荷監控；

     ■智能照明控制；

     ■自動化數據采集；

     ■工業遙控遙測；

     ■高速公路、鐵路數據傳輸；

     ■其他電力以及工控行業等

     功能特點

     ■支持串口 MODBUS RTU 協議的數據采集，并通過安科瑞平臺協議與安科瑞服務器通訊。

     ■支持多 30 個 MODBUS RTU 設備的數據采集。

     ■支持對每個 MODBUS 設備 5 個寄存器地址域的采集，每個寄存器地址范圍不超過 64 個。

     ■支持對每個 MODBUS 地址范圍預設報警地址以及報警值觸發報警。每個地址域報警地址目前多 5 個。

     ■支持服務器 MODBUS 或者 LoRa 透傳通訊。

     ■支持固定 IP 和動態域名解析方式連接數據中心。

     ■支持透明傳輸協議，通用模式（主動輪抄，定時上報），MQTT 協議，智慧用電無線協議，預付費無線協 議等，可定制開發。

     ■ AWT100-LW 無線通信終端的功能目前還在開發中，未來可實現通過 LoRa 通訊將數據上傳至服務器。 注：①AWT100-2G/NB/4G 無線通信終端能通過安科瑞平臺協議與安科瑞服務器通訊。

    典型應用

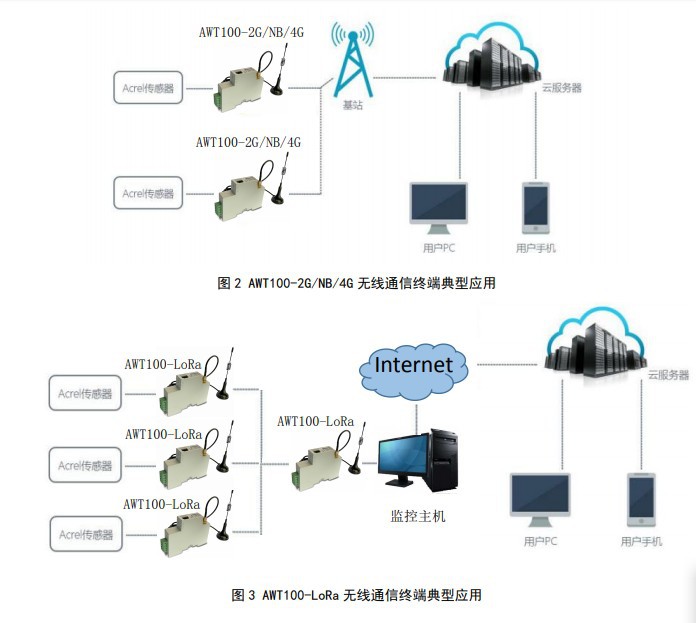

    典型應用連接如圖 2、圖 3 示意所示，將現場的 485 設備與 AWT100 無線通信終端相連接，AWT100 無線通 信終端會根據自身的配置主動采集 485 設備的數據，然后與安科瑞服務器通訊。
