1 概述
      微機綜合保護裝置 新品 進線柜集保護、控制于一體，適用于35kV 及以下電壓等級的用戶終端變電站（所），可實現用戶變電站的保護和控制。應用領域覆蓋電力、水利、交通、石油、化工、煤炭、冶金等行業。
      保護裝置采用成熟可靠的保護原理和算法，抗干擾性能強，可靠性高，保護實現方式靈活，通訊采用冗余設計。裝置具備11 路開關量采集和5 路繼電器輸出，能與Acrel-2000Z電力監控軟件配合，可以實現無人值班的終端用戶變電站配電自動化系統。
    2 特點

• 成熟完善的保護功能：
  保護裝置針對不同一次設備可以靈活配置不同的保護功能，可以實現35kV 以下電壓等級變配電站保護控制功能，適用于線路、母聯、配電變壓器等設備的保護和自動控制功能。

• 高性能硬軟件平臺：
  AM3SE 系列保護裝置采用高性能的硬件平臺，全部采用工業級元器件，的EMC 設計，配合完善的在線自檢測試程序，采用高性能處理器作為保護CPU，配置以大容量的RAM 和Flash，使本產品具有較強的數據處理、邏輯運算和信息存儲能力。

• 人性化：
  裝置采用全漢化液晶顯示，人機界面清晰易懂；靈活、舒適的按鈕設計，菜單式操作簡單、便捷；配備的計算機界面的調試與分析軟件，調試及維護簡單方便。

• 豐富的接口資源：
  5 路交流電流、3 路交流電壓通道；11 路開關量輸入通道（交直流兩用)、5 路開關量輸出通道；1 個RS485 通訊接口；1 個IRIG-B 對時口。

• 靈活方便的接線方式：
  裝置的3 路交流電壓輸入可接相電壓，也可接線電壓或零序電壓或不平衡電壓，適應各種PT 接線方式。保護電流可接三相電流；另外兩路交流電流通道可以接零序電流、不平衡電流或者線路電流。

• 透明化：
  實時記錄交流量、開入量、開出量和所有保護模塊的狀態；
  記錄保護內部各元件動作行為、動作時間和錄波數據。

• 開關量輸入自定義：
  用戶可根據需求對開關量輸入進行自定義配置，可滿足用戶需求，靈活方便。

• 高可靠性設計：
  通過6 項電磁兼容檢測認證，電快速瞬變脈沖群、靜電放電、浪涌抗干擾性能等均達到IV 等級標準。

• 開放性：
  裝置內置兩種通訊規約：Modbus-RTU 和IEC 60870-5-103 ，可通過菜單設置選擇。可實現遠方定值修改和切換、事件記錄及錄波數據上傳、壓板遙控投退、遙信、遙控跳合閘。

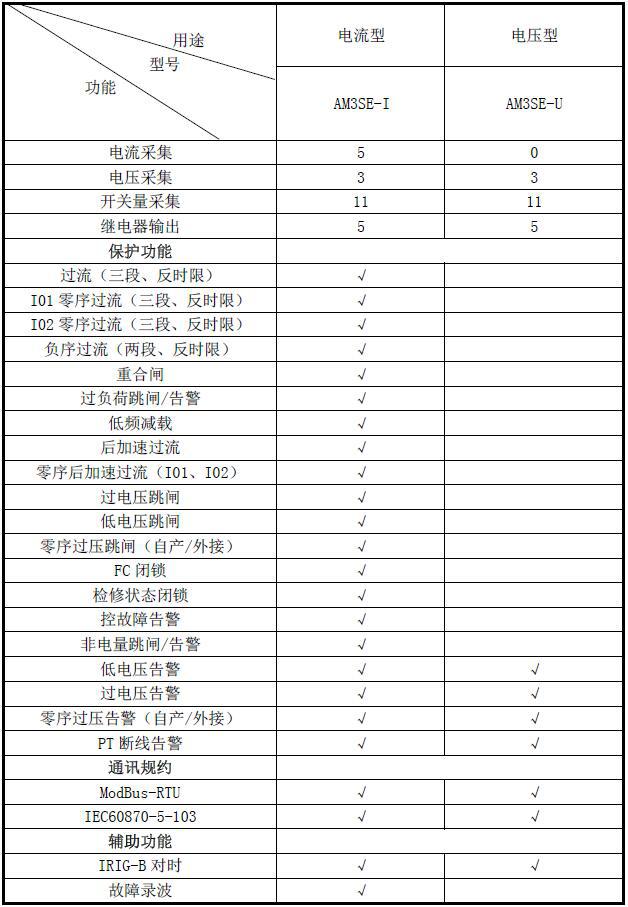

注：√表示具備此功能， 空白表示無此功能。

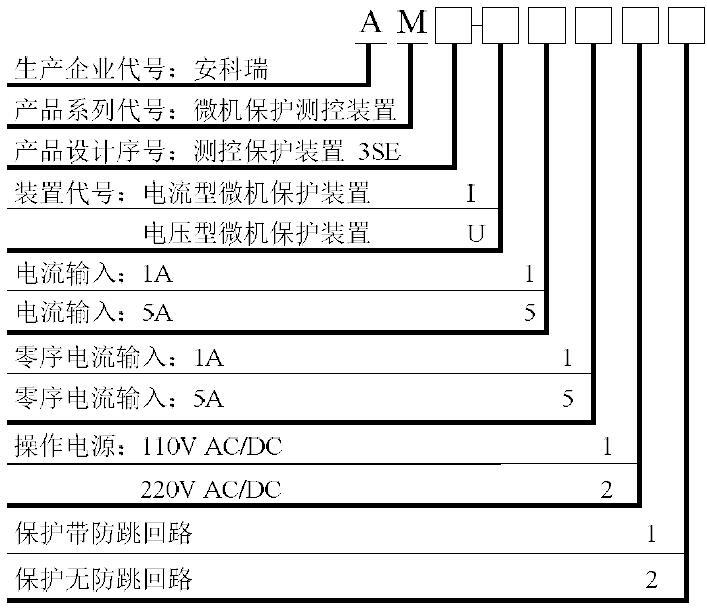

4 裝置選型表

5.1 工作電源
      額定電壓：AC/DC 220V，或AC/DC 110V
      范 圍：額定電壓×（1±20%）
      功 耗：≤10W (直流)
5.2 輸入激勵電壓
      額 定 值：AC 100V 或100/ 3 V
      測量范圍：1～120V
      準 確 度：±0.5%
      功率損耗：每相功率損耗不大于0.5VA
      過載能力：1.2 倍額定電壓，連續工作；
                     2 倍熱過載，允許10s。
5.3 輸入激勵電流（保護電流）
      額 定 值：AC 5A 或1A
      測量范圍：0.04In～15In
      功率損耗：每相功率損耗不大于0.5VA
      過載能力：2 倍額定電流，連續工作；
                    40 倍額定電流，允許1s。
5.4 頻率
      額定頻率：50Hz 或60Hz
      頻率范圍：45～55Hz 或60Hz
      準 確 度：±0.1Hz

5.5 開關量輸入
      額定電壓：AC/DC 220V，或AC/DC 110V
      電壓范圍：額定電壓×（1±20%）
      功率消耗：每通道功率消耗≤1W（DC220V）
5.6 開關量輸出
      機械壽命：≥10000 次
      接通容量：≥1000W，L/R = 40ms
      導通電流：連續≥5A，短時（200ms）≥30A
      斷開容量：≥30W，L/R = 40ms
