電氣防火限流式保護器接線

1.概述

    ASCP200-1型電氣防火限流式保護器可克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端，當發生短路故障時，能以微秒級速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用場所人員和財產的安全。

    ASCP200-1型電氣防火限流式保護器是單相限流式保護器，額定電流為63A。可廣泛應用于學校、醫院、商場、賓館、娛樂場所、寺廟、會展、住宅、倉庫、電動車充電站及工廠等各種用電場所末端干、支路的線路保護。

2.功能特點

■ 短路保護功能。保護器實時監測用電線路電流，當線路發生短路故障時，能在150微秒內實現快速限流保護，并發出聲光報警信號。

■ 過載保護功能。當被保護線路的電流過載且過載持續時間超過動作時間（3…60秒可設）時，保護器啟動限流保護，并發出聲光報警信號。

■ 表內超溫保護功能。當保護器內部器件工作溫度過高時，保護器啟動超溫限流保護，并發出聲光報警信號。

■ 過、欠壓保護功能。當保護器檢測到線路電壓過壓或欠壓時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。

■ 配電線纜溫度監測功能。當被監測線纜溫度超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。

■ 漏電流監測功能。當被監測的線路漏電超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。

■ 保護器具有1路RS485接口，1路2G無線通訊，可以將數據發送到后臺監控系統，實現遠程監控。監控后臺可以是安科瑞Acrel-6000/B電氣火災監控主機，也可以是安科瑞Acrel-6000安全云平臺，或第三方監控軟件或平臺。

3.命名規則

4.參考標準

l DGJ08-2048-2016《民用建筑電氣防火設計規程》

l GB14287.6 《電氣火災監控系統 第6部分：電氣防火限流式保護器》

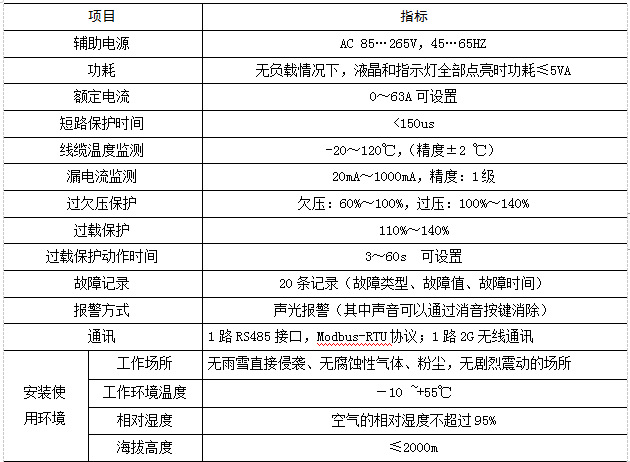

5.技術指標

6.外形及安裝尺寸

ASCP200-1型限流式保護器的外形與安裝尺寸（單位：mm）如下圖所示。

7.產品應用

7.1 應用接線圖

注意事項：

1）在選用限流式保護器時，限流式保護器的設定的額定電流應該與其前的斷路器的額定電流保持一致。例如，當限流式保護器輸入端斷路器的額定電流為32A時，應將限流式保護器的額定電流設置為32A。為保障限流式保護器的正常使用，嚴禁將其使用于與其前端斷路器的額定電流不匹配的配電線路中。

2）ASCP200系列采用限流式保護器采用壁掛式安裝，可以掛墻安裝，也可以安裝在箱體內，應確保安裝場所無滴水、腐蝕性化學氣體和沉淀物質，并注意環境溫度和通風散熱。

3）為確?？煽窟B接，接線時應按接線圖進行，同時為了防止接頭處接觸電阻過大而導致局部過熱，也避免因接觸不良而導致保護器工作不正常，線頭應采用合適大小的U形冷壓頭壓接后，再插入保護器相應端子上并將螺釘擰緊壓實。

4）保護器內部帶有交流電，嚴禁非人士擅自打開產品外殼。保護器在使用期間，若被保護線路發生短路或過載故障而被限流保護時，保護器仍處于帶電狀態，不允許隨意碰觸用電線路的金屬部分。待檢查線路，并排除故障后，長按保護器的復位按鍵約2秒鐘，使保護器恢復正常運行時。

5）當保護器因超溫而發生限流保護時，則可能是因?yàn)樨?fù)載電流過大，環境溫度過高或通風散熱不良等原因?qū)е拢赏ㄟ^(guò)加強通風等措施，等保護器溫度降下來后，再長按復位鍵，使保護器復位，恢復正常運行。

7.2　典型應用示意圖

8.附錄　相關標準和規則

8.1　DGJ08-2048-2016《民用建筑電氣防火設計規程》中的要求：

第5.4.8條　電氣防火限流式保護器應符合下列規定：

l 應滿足現行標準《電氣火災監控系統》GB14287.6中相關規定；

l 應設置在末端配電箱的進線開關下側，其額定電流值應與進線回路保護開關一致；

l 租售式商場商鋪、批發市場、集貿市場、甲乙丙類危險器庫房等場所的末端配電箱應設置電氣防火限流式保護器；

l 幼兒園、老年人建筑、集中宿舍及電動車充電站等場所的末端配電箱宜設置電氣防火限流式保護器。

8.2　DB11/791-2011《北京市地方標準 文物建筑消防設施設置規范》中要求：

第9.2.1條　文物建筑內的低壓配電線路應設置電氣火災監控系統，其產品應符合GB14827的要求。重要用電設備的電源接入處宜設置限流式斷路保護裝置。

電氣防火限流式保護器接線
